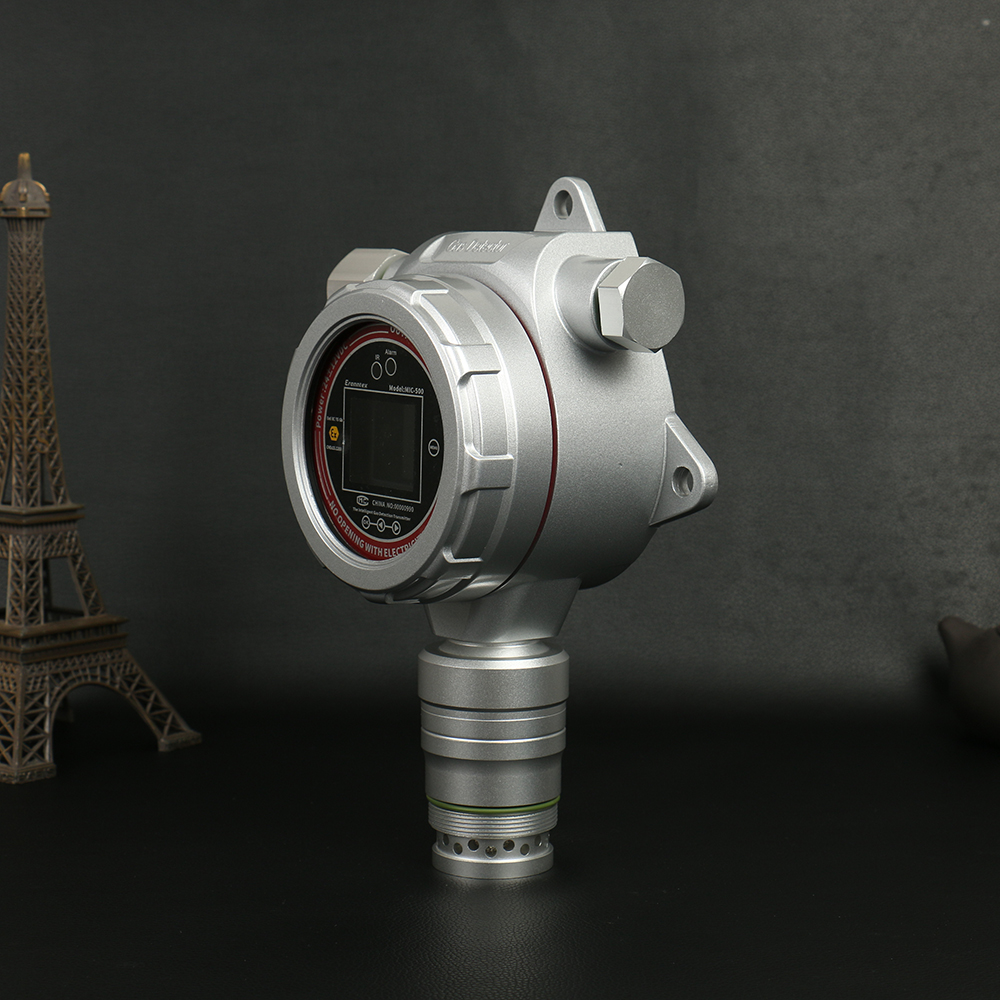

气体检测仪
品牌：逸云天
描述： 在线式气体检测仪应用于现场气体浓度24小时连续在线监测，1.7寸高清彩屏显示现场浓度，超标现场声光报警(选配），远程信号传输。
在线有毒有害气体检测仪
第一章 产品概述
在线式气体检测仪应用于现场气体浓度24小时连续在线监测，1.7寸高清彩屏显示现场浓度，超标现场声光报警(选配），远程信号传输。采用国际知名品牌的气体传感器，主要检测原理有：电化学、红外、催化燃烧、热导、PID光离子等原理的气体传感器。
在线气体检测仪适用于检测管道中或受限空间、大气环境中的气体浓度；气体泄漏和各种背景气体为氮气或氧气的高浓度单一气体纯度。检测种类超过500余种。坚固耐用的防爆外壳适用于各种危险场所及恶劣的工业环境，广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药等行业。
第二章 产品特点
●浓度显示单位可自由切换
●多种通讯方式可供选择
可通过有线或无线远程传输、网络传输进行实时监控；三线制4～20mA标准信号和标准总线RS485（modbus-RTU）同时输出；可选频率输出200-1000Hz 、Hart协议信号、1～5V输出、二线制4～20mA、短信报警、 无线传输（2～5公里或不限距离）；兼容二次仪表、数据采集模块、PLC、DCS系统，可驱动相关设备。
●红外遥控
标配红外遥控器，通过红外遥控器功能键可进行一键式操作，可实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。
●丰富的人机界面
1.7寸高清彩屏，显示实时浓度、报警状态。
●高温气体检测（选配）
选配高温高湿预处理系统可检测高温烟气。
●数据恢复功能，如遇误操作可以选择部分或全部恢复
●可设置是否显示最大值、最小值
●多种报警方式，报警时多方位立体指示报警状态
包含：2组继电器开关量输出，声光报警（选配）、显示屏视觉报警。
报警种类包含：浓度报警、故障报警。
●多种报警模式设置：低报警、高报警、区间报警、加权平均值报警
●误操作识别功能：浓度校准误操作自动识别并阻止，避免人为因素造成不良
●零点自动跟踪，长期使用不受零点漂移影响
●目标点多级校准，保证测量的线性度和精度
●中文或英文界面可选择
●宽工作温度：-40～+70℃，支持温度补偿
●日志记录
记录校准日志、维修日志、故障记录、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能。
●本安电路设计，防爆，具有二级防雷、防静电能力。满足国家标准，抗高强度脉冲浪涌电流冲击。具有防反接功能。符合EMI、EMC标准。
第三章 技术参数
| 检测气体 | 有毒气体、氧气、二氧化碳、易燃易爆类气体、TVOC等 |
| 应用场合 | 石油、化工、医药、环保、燃气配送、仓储、烟气分析、空气治理等所有需要固定安装，在线检测气体浓度的场合。 |
| 检测范围 | 0～1、10、100、1000、5000、50000、100000ppm、200毫克/升、 100%LEL、20%、50%、99.999%、100%Vol可选，其他量程可订制。 |
| 分 辨 率 | 0.01ppm或0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm）， 0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上）， 0.01毫克/升（0～200%毫克/升）、0.1%LEL、0.01%、0.001%Vol。 |
| 检测原理 | 电化学、催化燃烧、红外、热导、PID光离子等，根据气体类型、 量程、现场环境和用户需求而定。 |
| 检测精度 | ≤±3%F.S （更高精度可订制） |
| 线 性 度 | ≤±2% |
| 重 复 性 | ≤±2% |
| 不确定度 | ≤±2% |
| 恢复时间 | ≤30秒 |
| 响应时间 | T90≤20秒 |
| 信号输出 | 总线制RS485（RTU），三(四)线制4～20mA，选配：0～20mA、 1～5V、0～5V、0～10V、无线传输、网络传输、短信报警。 |
| 工作环境 | 温度：-40℃～+70℃，湿度：≤10～95%RH （常规）非凝露场合 在凝露场合使用须订制或订货时注明使用环境 |
| 显示方式 | 现场1.7寸高清彩屏显示，可选现场无显示，或选配控制器远程显示、控制、报警 |
| 工作电压 | 12～36VDC直流，单台设备的标准电源为24V，1A或大于1A 的直流稳压开关电源 |
| 电源参考 | 24V，2.1A 的开关电源可以带动40台有毒气体检测仪，或15台 可燃、红外气体检测仪 |
| 工作方式 | 固定式安装，在线检测，扩散式测量；可选管道式、流通式、 泵吸式测量。 |
| 安装方式 | 管道式、壁挂式。管道式的工作压力为大气压±30%，超出范围需降压处理。 |
| 报警方式 | 默认1路，可选2路无源触点（干节点）输出，三级报警， 报警点可设置。现场声光报警（选配）。 |
| 连接电缆 | 4～20mA选三芯屏蔽电缆，RS485选四芯，距离超1000米时 单根线径≥1.5mm；屏蔽层接大地。 |
| 防护等级 | IP65 |
| 防爆类型 | 隔爆型 |
| 防爆标志 | Exd IIC T6 Gb |
| 执行标准 | GB15322.1-2019 《可燃气体探测器 第1部分》 GB 3836.1—2010 《爆炸性气体环境用电气设备 通用要求》 GB 3836.2—2010 《爆炸性气体环境用电气设备 隔爆型“d”》 |
| 外型尺寸 | 238×210×90mm(L×H×W)带灯 238×152×90mm(L×H×W)不带灯 |
| 重 量 | 1.8Kg |
| 标准附件 | 说明书、合格证、保修卡、外箱包装盒 |
| 选配项 | 一体式声光报警器、分体式声光报警器、24V直流稳压电源、 连电脑监控的配件：免费上位机软件、RS485/RS232转换器、 无RS232接口的笔记本电脑还需USB/RS232 转换连接线，如果 要网络传输还需 TCP/IP转换器。 |
| 无线传输 | 选配功能，可以把数据无线传输到手机、远程监控中心、监控 电脑等监控设备，利用上位机在电脑上，进行数据分析、存储、 打印等功能 |
| 预处理系统 | 选配：常温高湿预处理系统、高温高湿度预处理系统、 高温高湿高粉尘预处理系统 |
| 安装型附件 | 选配：墙壁安装支架、固定在管道上的安装卡扣（四分、六分管）、 管道安装不锈钢螺纹焊座或法兰（需注明管道或法兰尺寸，如DN50、DN15...）、防雨罩、24VDC或220AC采样泵（采样距离10米）、真空泵（采样距离大于40米）、24V开关电源、减压阀、流量计。 |
